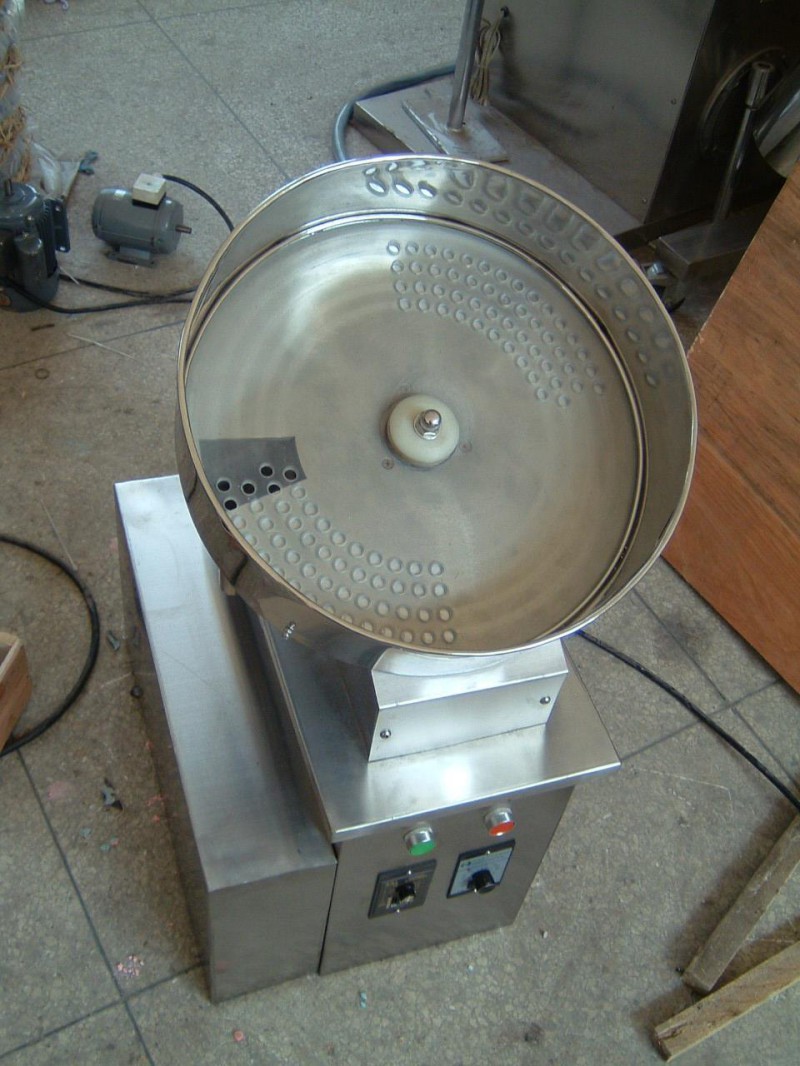

工作時把藥粒倒入頂部料斗，通過適當調整振動送料器,使料斗內堆狀的藥粒逐漸沿著振動槽板變成連續不斷的條狀直線下滑至落料口。接著逐粒跌落檢測通道，采用光電效應的原理將藥粒下落時通過紅外線動態掃描傳感器所產生的工作信號輸入到高速微處理器(MCU)，通過電子和機械的配合實現計數功能。每12個（或8個）軌道的藥粒落入一個下料口，兩個振動下料口同時分別裝瓶，將設定數量藥粒全部灌裝入瓶。

　　根據數粒機工作的流程和精度 高、響應快的控制要求,設計了以TMS320F2812型DSP為核心的控制系統,結合線陣CCD和ARM9微型控制器以及配套硬件,對數粒機的生產流程 進行控制。介紹了數粒機控制系統的組成、作用、工作原理以及工作流程。其中,藥粒計數檢測系統和透明膠囊的準確計數是數粒機控制的難點,也是保證數粒精度 的基礎。給出了數粒機原理、工作流程、系統運行結果和CCD工作時序圖,以及自組織競爭型神經網絡確定優先級的算法。該控制系統計數準確度高,工作速度 快,運行穩定。



　　工業級觸控平板電腦在數粒機控制系統概述：

　　本設備是對顆粒藥片裝瓶，本設備***可以在150瓶/MIN 下實現片狀藥片的裝瓶，結構和控制為國內首創，雙道控制方式更是提高了系統的速度。

　　工業級觸控平板電腦在數粒機控制系統原理：

　　采用PLC+工業平板電腦，作為主要控制和人機部分。通過PLC控制伺服電機的停止位置，同時對瓶子的位置進行記錄，保證在一定的位置停下進行藥片的裝填。

　　工業級觸控平板電腦在數粒機控制系統配置：

　　自動化控制器:PLC，是控制系統的核心硬件平臺。

　　人機界面硬件: 工業級10寸觸摸式平板電腦，穩定可靠。

　　人機界面軟件: NETSCADA組態軟件開發平臺，提供數粒機需要的相關功能。

　　工業級觸控平板電腦在數粒機控制系統評價:

　　本系統可以實現無料停機，堵料暫停。

　　PLC及平板電腦標配以太網接口，單機響應速度快，且具有高擴展性。

　　NETSCADA組態軟件可以實現對歷史數據，產量，參數的在線可調。

　　可旋轉的10寸彩色顯示屏，方便簡潔的人機交互界面。

　　智能自動生產參數設定系統，涵蓋多種藥品，操作員僅需調用即可，無需調節。

　　具有工作狀態檢測和故障報警功能。

　　第三代智能電子數粒光眼，特殊數粒算法和動態靈敏度自調整，保證數粒精準度。

　　具有碎粒和疊片剔除功能。

　　全直流智能振動系統，保證穩定和快速的振動控制。

　　三級振動保證藥粒均勻分布，保證數粒準確。

　　三級除塵免除粉塵對電眼的影響。

　　設計有預數粒系統，可提高計數速度。

　　大料門與小料門配合裝瓶，提高了裝瓶速度。

　　裝瓶時料嘴會自動下降罩住瓶口，藥粒不會跳出瓶口造成短缺。

　　料嘴振動裝置，避免大藥粒裝瓶堵塞。

　　自動升降機構方便調節不同高度藥瓶。

　　隱藏式的氣路設計，既保證了氣源的穩定性，又使得外觀整潔大方。

　　觸摸屏操作氣動裝置鎖緊或松開振動板，無須工具拆卸。

　　采用嵌入式卡扣結構，容易拆裝、清潔，使用維護方便。

　　與藥品接觸的部件均由316L和FDA核準之材料構成。

　　不銹鋼表面，采用無縫焊接，杜絕積塵。

　　整機符合新版GMP和FDA標準。

　　工業以太網接口，隨時接入工業網絡。
